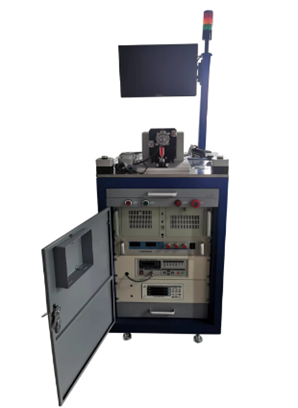

产品概述(Product Overview):

  C0-MTHD500BL是一套利用磁滞测功机给无刷电机加载，同时利用功率分析仪读取无刷电机的扭矩、转速、输出功率；电机的相电流，相电压，相功率，电机的输入功率（一般情况下无刷电机的输入功率等于任意两相功率之和），无刷电机控制器的电压、电流、输入功率、电机效率、驱动器效率、整机效率等，应用于航天无刷电机的性能在线测试。

功能特点(Function Characteristics)：

1.加载稳定，转矩波动一般可控制在0.5%，使用寿命长。

2.最高测试转速可达30000r/min , 精度可达0.1% F.S。

3.最大扭矩可测试3N.m，精度可达0.2% F.S。

4.最大功率可达1000W，精度可达0.2% F.S。

5.该系统配有两个测功头，可以通过系统自动切换，测试范围广。

6.实时在线监控数据，软硬件智能保护，一旦超过设定保护值，立刻启动保护。

7.采用一体式测试方案，整体兼容性，开放性，扩展性好。

8.优质的硬件加张力测控先进的控制技术实现宽范围高精度电机特性测试。

9. 软件标准化模块化设计便于后续升级，逻辑性强具有极强的防错功能，最大程度地防止错误及失误操作造成的损失。

10.支持条码扫描，测试程序自动识别，测试数据自动分析并根据设定值判定

11.支持与自动化数据对接实现生产线的自动测试，实时数据分析并生成客户定制化报表

 ●4月16日   功电机空载测试仪

空载测试是指电机作为空载电动机运行，其轴端无有效机械功率输出的试验。绕线转子电动机的转子绕组应在集电环上短路。空载测试的目的是评估电机的空载电流和空载损耗，总损耗包括：定子I*I*R损耗、铁耗和风磨耗，因为空载时电动机的转速接近同步转速，即转差率s≈0，所以空载时转子I*I*R损耗可忽略不计。在125%额定电压至最低电压（空载电流回升点除外）范围内，作P0和I0对（U0/UN）的关系曲线，即空载特性曲线（见图1）

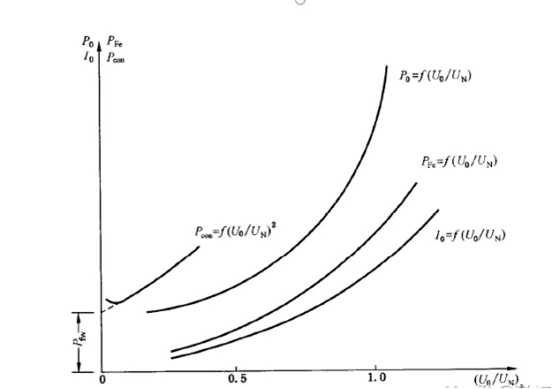

图1 空载特性曲线

在进行空载测试时，不同种类的电机对应的国标中测试内容也是不同的，下面小编就两种常见的电机（三相异步电动机、变频器供电三相笼型感应电动机）所对应的国标一一进行介绍、比对。
